Промышленный робот манипулятор CRP-RH14-10
1 440 мм - радиус досягаемости
Покраска, обслуживание станков и конвейеров, упаковка, перемещение
* В зависимости от изменения курса валют, цена может корректироваться

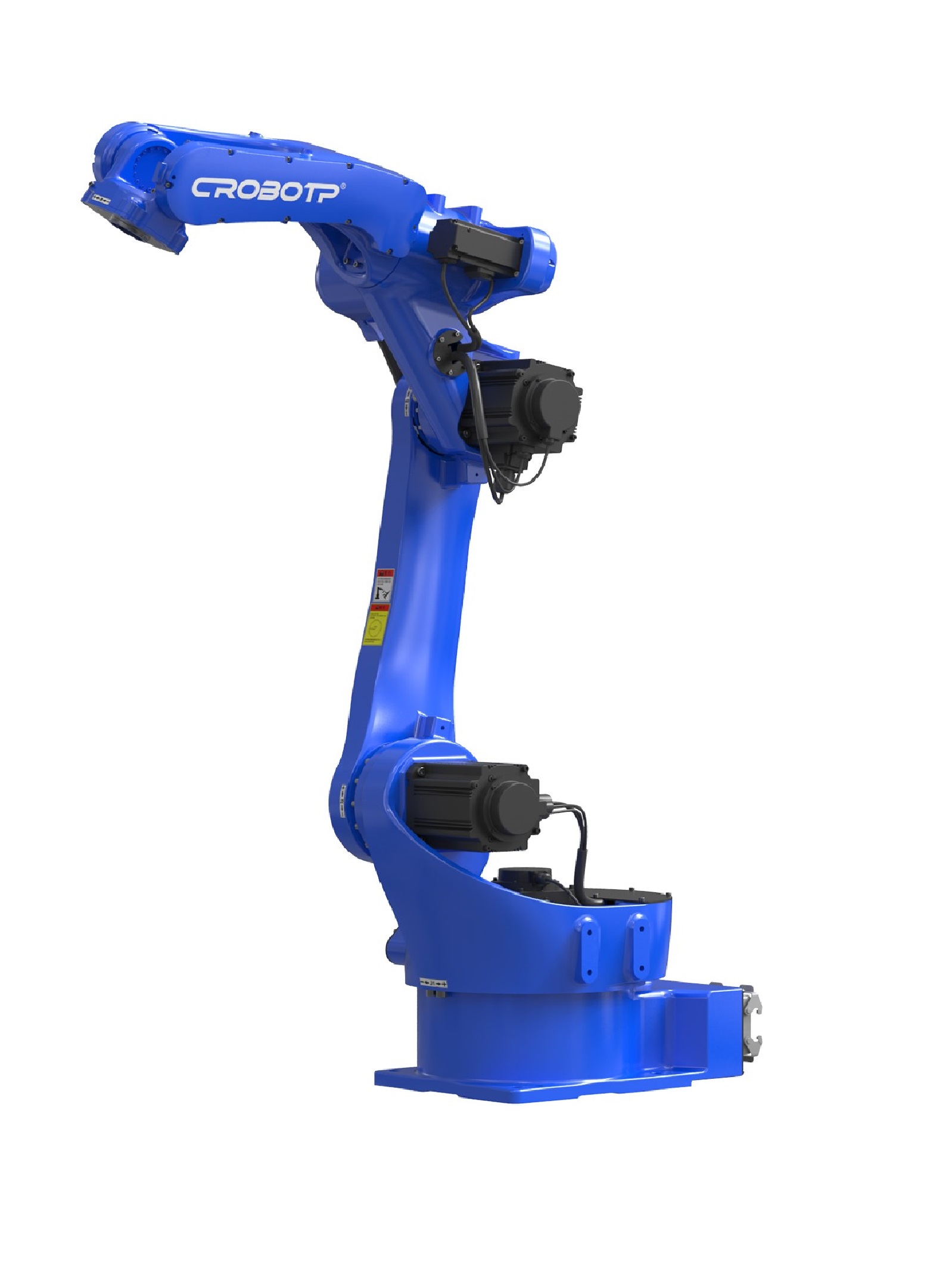

Промышленный робот манипулятор CRP RH14-10
Основным преимуществом промышленного робота манипулятора CRP RH14-10 является его компактный размер, высокая скорость и точность работы. Данная модель успешно применяется в решении задач резки металла, паллетирования или упаковки товаров, транспортировки изделий, а также шлифовки различных поверхностей. В зависимости от задачи клиента и выбора навесного и дополнительного оборудования стоимость рабочего комплекта рассчитывается индивидуально.
Преимущества промышленного робота манипулятора CRP-RH14-10
- Имеет длину руки 144 см (1440 мм), что позволяет ему без труда обрабатывать детали малых и средних производств.
- Может устанавливаться как на пол или на потолок (методом подвешивания), так на специальные рельсы (в том числе потолочные).
- Имеет аварийный выключатель, который не подчиняется указаниям оператора. В случае возникновения неполадок прибор автоматически перестанет воспринимать сигналы.
- Применяется для сварочных, покрасочных, погрузочно-разгрузочных работ, подчиняется командам сортировки и транспортировки.
- Внутри корпуса расположены кабели с повышенными показателями гибкости, защищающие робота от нестабильного получения сигнала.
Диаграмма движения робота по осям
Технические характеристики робота манипулятора CPR-RH14-10
| Форма руки | Вертикальный узловой шарнир |
| Количество осей | 6 шт |
| Грузоподъемность | 10 кг |
| Движение по осям (J): | |
| J1 |
Крепление к полу или потолку~167°~167° Настенное крепление~30°~30° |
| J2 | ~0°~175° |
| J3 | ~80°~150° |
| J4 | ~190°~190° |
| J5 | ~105°~130° |
| J6 | ~210°~210° |
| Скорость движения по осям (J): | |
| J1 | 169°/секунду |
| J2 | 169°/секунду |
| J3 | 169°/секунду |
| J4 | 280°/секунду |
| J5 | 240°/секунду |
| J6 | 520°/секунду |
| Допустимый момент силы по осям: | |
| J4 | 10 Н·м |
| J5 | 10 Н·м |
| J6 | 3 Н·м |
| Допустимый момент инерции | |
| J4 | 0.25 кг/м² |
| J5 | 0.25 кг/м² |
| J6 | 0.05 кг/м² |
| Точность позиционирования | ±0.08 мм |
| Зона досягаемости | 1 440мм |
| Вес робота | 140 кг |
| Способ крепления | к поверхности пола или потолка |
| Условия эксплуатации |
Температура окружающей среды 0-45°C Влажность 20-80% (без конденсата) Вибрации < 0.5 G |
| Уровень защиты | Оси J1-J4: IP54 |
| Оси J5-J6: IP67 |
Схема крепления и монтажа
| Монтажные размеры основания | Размеры фланца |
 |
 |
Видео работы робота манипулятора RH14-10
Из чего состоит роботизированная ячейка CRP?
 |
Навесное оборудование в зависимости от задачи клиента (покраска, обслуживание станков, перемещение, фрезерование и т.п.)
|
 |
|
 |
Шкаф электроавтоматики |
 |
Единый блок для промышленных роботов |
 |
Блок обучения, серия С |
 |
Сервомоторы |
 |
Циклоидальный редуктор
|
 |
Волновой редуктор |
Для получения максимального эффекта от внедрения промышленного робота может использоваться дополнительное оборудование. Вы можете ознакомиться с ним в соответствующем разделе:
