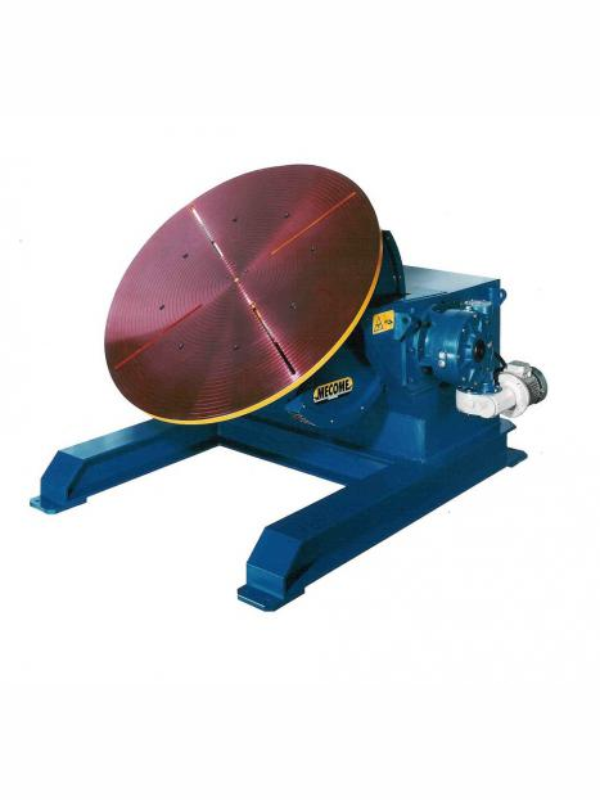

Сварочный вращатель серии TRP большой грузоподъемности (от 300 до 25000 кг)
Грузоподъемность от 300 до 25000 кг
вращатель сварочный, роликовые сварочные вращатели, вращатели сварочные универсальные, сварочные вращатели цена, сварочный манипулятор вращатель
Технические характеристики сварочного вращателя серии TRP большой грузоподъемности
Грузоподъемность вращателей данной серии составляет от 300 до 25000 кг в горизонтальном положении планшайбы. Вращение планшайбы осуществляется с помощью двигателя, оснащенного тахогенератором, который сохраняет скорость вращения постоянной. Для моделей TRP 300 – TRP 1200 наклон осуществляется за счет зубчатой передачи, имеющей электрическое управление. Для моделей TRP 2000 – TRP 25000 наклон осуществляется с помощью гидравлического цилиндра с предохранительным клапаном, который сохраняет постоянной скорость наклона, даже если внецентровая нагрузка вызывает изменение уровня наклона. Для подключения обратного сварочного кабеля применяется скользящий контакт (медь-бронза) нагрузкой 500 А. Имеется пульт дистанционного управления с элементами управления дублирующими кнопки на основной панели управленпия и кабелем длиной 5 м.
|
Модель |
Грузоподъемность, кг* |
|---|---|
|
TRP 300 |
300 |
|
TRP 500 |
500 |
|
TRP 800 |
800 |
|
TRP 1200 |
1200 |
|
TRP 2000 |
2000 |
|
TRP 3000 |
3000 |
|
TRP 4500 |
4500 |
|
TRP 6000 |
6000 |
|
TRP 8000 |
8000 |
|
TRP 12000 |
12000 |
|
TRP 15000 |
15000 |
|
TRP 20000 |
20000 |
|
TRP 25000 |
25000 |
|
* значение указано в горизонтальном положении планшайбы |
|
Технические характеристики
|
Модель |
TRP 300 |
TRP 500 |
TRP 800 | |
|---|---|---|---|---|
|
D |
Диаметр планшайбы, мм |
500 |
700 |
800 |
|
Мt |
Крутящий момент, кг*м |
15 |
50 |
90 |
|
Mf |
Изгибающий момент, кг*м |
50 |
90 |
210 |
|
Vr |
Скорость вращения планшайбы, об/мин |
0,3-3 |
0,07-2,1 |
0,056-1,68 |
|
Наклон |
Электрический |
Электрический |
Электрический |
|
|
А |
Высота оси вращения, мм |
760 |
797 |
810 |
|
В |
Высота плоскости планшайбы, мм |
835 |
918 |
890 |
|
Масса, кг |
170 |
450 |
500 |
|
|
Нагрузка, А |
500 |
500 |
500 |
|
|
Модель |
TRP 1200 |
TRP 2000 |
TRP 3000 | |
|---|---|---|---|---|
|
D |
Диаметр планшайбы, мм |
900 |
1200 |
1300 |
|
Мt |
Крутящий момент, кг*м |
110 |
210 |
420 |
|
Mf |
Изгибающий момент, кг*м |
310 |
550 |
820 |
|
Vr |
Скорость вращения планшайбы, об/мин |
0,047-1,43 |
0,02-0,7 |
0,018-0,6 |
|
Наклон |
Электрический |
Гидравлический |
Гидравлический |
|
|
А |
Высота оси вращения, мм |
820 |
900 |
950 |
|
В |
Высота плоскости планшайбы, мм |
917 |
1030 |
1030 |
|
Масса, кг |
630 |
1130 |
1463 |
|
|
Нагрузка, А |
500 |
500 |
500 |
|
|
Модель |
TRP 4500 |
TRP 6000 |
TRP 8000 | |
|---|---|---|---|---|
|
D |
Диаметр планшайбы, мм |
1400 |
1500 |
2000 |
|
Мt |
Крутящий момент, кг*м |
500 |
700 |
900 |
|
Mf |
Изгибающий момент, кг*м |
1150 |
2000 |
2500 |
|
Vr |
Скорость вращения планшайбы, об/мин |
0,018-0,54 |
0,019-0,58 |
0,013-0,40 |
|
Наклон |
Гидравлический |
Гидравлический |
Гидравлический |
|
|
А |
Высота оси вращения, мм |
833 |
950 |
1100 |
|
В |
Высота плоскости планшайбы, мм |
987 |
1117 |
1300 |
|
Масса, кг |
1900 |
2600 |
3500 |
|
|
Нагрузка, А |
500 |
500 |
500 |
|
|
Модель |
TRP 12000 |
TRP 15000 |
TRP 20000 |
TRP 25000 | |
|---|---|---|---|---|---|
|
D |
Диаметр планшайбы, мм |
2000 |
2000 |
2200 |
2500 |
|
Мt |
Крутящий момент, кг*м |
1300 |
1600 |
2200 |
3000 |
|
Mf |
Изгибающий момент, кг*м |
4000 |
5000 |
6500 |
12000 |
|
Vr |
Скорость вращения планшайбы, об/мин |
0,011-0,34 |
0,010-0,30 |
0,009-0,28 |
0,008-0,25 |
|
Наклон |
Гидравлический |
Гидравлический |
Гидравлический |
Гидравлический |
|
|
А |
Высота оси вращения, мм |
1300 |
1570 |
1800 |
1770 |
|
В |
Высота плоскости планшайбы, мм |
1500 |
1750 |
1950 |
2090 |
|
Масса, кг |
5200 |
6300 |
9000 |
11000 |
|
|
Нагрузка, А |
500 |
500 |
500 |
500 |
|
