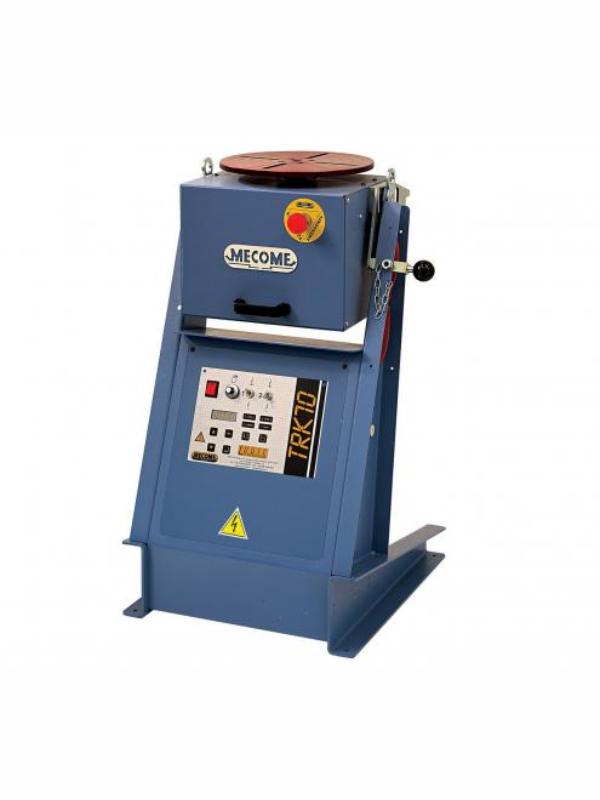

Сварочный вращатель серии TRK малой грузоподъемности (от 35 до 150 кг)
Грузоподъемность от 35 до 150 кг
вращатель сварочный, роликовые сварочные вращатели, вращатели сварочные универсальные, сварочные вращатели цена, сварочный манипулятор вращатель
Технические характеристики сварочного вращателя серии TRK малой грузоподъемностью
Грузоподъемность вращателей данной серии от 35 до 150 кг в горизонтальном положении планшайбы. Вращение планшайбы осуществляется с помощью двигателя постоянного тока с контролем скорости за счет обратной связи. Ступенчатое регулирование наклона планшайбы от 0° до 90°. Для вращателя TRK 35 существует один тип панели управления BASE, а для вращателей TRK 70 и TRK 150 - два типа панели управления BASE и MULTIFUNCTION. Вращатель TRK 35 предназначен для ручной сварки, а вращатели TRK 70 и TRK 150 для ручной и автоматической сварки.
|
Модель |
Грузоподъемность, кг |
|---|---|
|
TRK 35 |
35 |
|
TRK 70 |
70 |
|
TRK 150 |
150 |
|
TRK 150C* |
150 |
|
* Сварочный вращатель TRK 150C с пневматической задней бабкой и моторизированным наклоном |
|
Технические характеристики
|
Модель |
TRK 35 |
TRK 70 |
TRK 150 |
TRK 150C | |
|---|---|---|---|---|---|
|
A |
Длина основания, мм |
300 |
550 |
635 |
800 |
|
В |
Ширина основания, мм |
450 |
475 |
530 |
590 |
|
С |
Расстояние от края основания до оси наклона, мм |
192 |
285 |
310 |
285 |
|
D |
Диаметр планшайбы, мм |
300 |
300 |
400 |
400 |
|
E |
Высота оси вращения, мм |
405 |
795 |
855 |
964 |
|
F |
Расстояние от оси вращения до плоскости планшайбы, мм |
75 |
60 |
65 |
75 |
|
H |
Высота плоскости планшайбы, мм |
480 |
855 |
916 |
875 |
|
Uс |
Напряжение питания, В |
230 |
230 |
230 |
230 |
|
V |
Скорость вращения планшайбы, об/мин |
1,1-11 |
0,7-7 |
0,5-5 |
0,5-5 |
|
P1 |
Грузоподъемность при горизонтальном расположении планшайбы, кг |
35 |
70 |
150 |
150 |
|
P2 |
Грузоподъемность при вертикальном расположении планшайбы, кг |
20 |
48 |
105 |
105 |
|
Mf |
Изгибающий момент, кг*м |
20 |
50 |
100 |
100 |
|
Mt |
Крутящий момент, кг*м |
2 |
5 |
10 |
10 |
|
Масса, кг |
43 |
85 |
90 |
180 |
|
|
Габаритные размеры (ДхШхВ), мм |
360х540х576 |
660х570х1026 |
762х636х1099 |
650х2000х1050 |
|
Варианты исполнения панели управления
|
Панель управления BASE |
Панель управления MULTIFUNCTION |
 |
 |
|
|
Особенности вращателей TRK
Особенности вращателя TRK 150C
Опции | ||||||
|---|---|---|---|---|---|---|
|
TRK35 |
TRK70 |
TRK150 |
TRK 70 FF |
TRK150 FF |
TRK 150C | |
|
Пневматическая консоль горелки |
ND |
ND |
ND |
OPT |
OPT |
OPT |
|
Педаль для пуска/отключения вращения |
S |
S |
S |
OPT |
OPT |
OPT |
|
Электронное перекрытие швов |
ND |
ND |
ND |
S |
S |
S |
|
TIG электронная защита |
S |
S |
S |
S |
S |
S |
|
|
ND |
ND |
ND |
S |
S |
S |
|
|
ND |
ND |
ND |
S |
S |
S |
|
|
ND |
ND |
ND |
ND |
ND |
OPT |
|
S – стандартное исполнение, OPT – опция, ND – не предусмотрено |
||||||
