Сварочный вращатель серии TG малой грузоподъемности (от 50 до 300 кг)
Грузоподъемность от 50 до 300 кг.
вращатель сварочный, роликовые сварочные вращатели, вращатели сварочные универсальные, сварочные вращатели цена, сварочный манипулятор вращатель
Технические характеристики сварочного вращателя малой грузоподъемностью серии TG
Сварочные вращатели данной модели имеют прочную конструкцию. Скорость вращения регулируется за счет трехфазного двигателя с инверторным управлением. Наклон планшайбы: механический (M). Все модели подходят для ручной или автоматической сварки (синхронизация вращателя со сварочным оборудованием). Оснащены разъемами для кабелей заземления. Низковольтная панель управления на пульте (по запросу ножная педаль управления).
|
Модель |
Грузоподъемность, кг |
|---|---|
|
TG 50* |
50 |
|
TG 70* |
70 |
|
TG 100* |
100 |
|
TG 200 |
200 |
|
TG 300** |
300 |
*Сварочные вращатели TG 50 - TG 100 с горизонтальным суппортом на планшайбе с возможностью поворачиваться на +/- 90° и ручной блокировкой.
**TG 300 - механический наклон стола вращения.
|

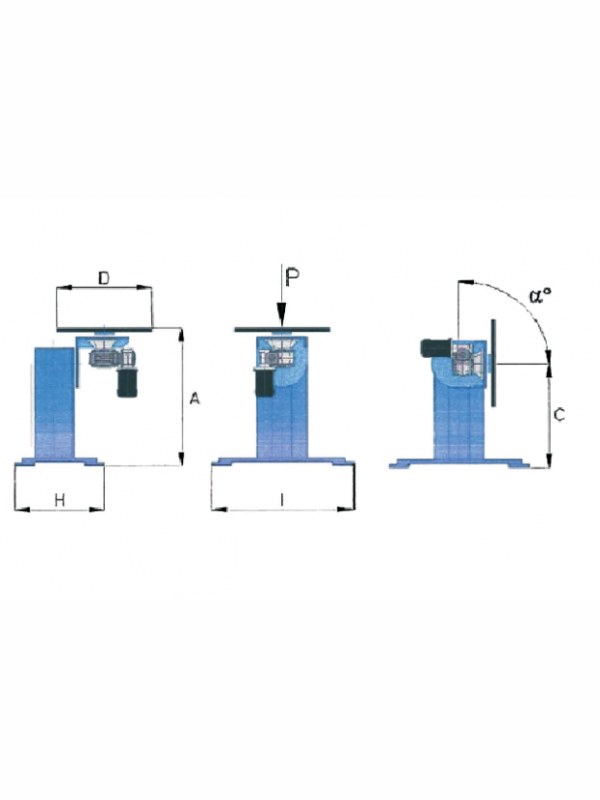

Технические характеристики | ||||||
|---|---|---|---|---|---|---|
|
Модель |
TG50 |
TG70 |
TG100 |
TG200 |
TG300 | |
|
A |
Высота стола, мм |
780 |
780 |
800 |
760 |
860 |
|
C |
Высота оси вращения, мм |
650 |
650 |
650 |
660 |
750 |
|
D |
Диаметр планшайбы, мм |
420 |
420 |
480 |
525 |
550 |
|
H |
Длина, мм |
320 |
350 |
350 |
800 |
900 |
|
I |
Ширина, мм |
500 |
550 |
600 |
530 |
580 |
|
α° |
Угол наклона, град. |
-90/+90 |
-90/+90 |
-90/+90 |
0-105° |
0-105° |
|
P |
Грузоподъемность, кг |
50 |
70 |
100 |
200 |
300 |
|
MF |
Изгибающий момент, кг∙м, Р х В |
0 |
0 |
0 |
80 |
80 |
|
MT |
Крутящий момент, кг∙м, Р х L |
10 |
15 |
15 |
38 |
38 |
|
Опции |
|
*Пневматический суппорт для горелки TG 50/100/200/300 |
|
*Ручной суппорт для горелки TG 50/100/200/300 |
|
*Пневматическая задняя бабка с ходом конуса 100 мм, ход бабки от 0-500 мм с помощью винтовой передачи. Ножная педаль. TG 50/70/100/200/300 |
|
*Задняя бабка с подачей газа |
|
*Самоцентрирующийся патрон Ø 80 мм; Ø 125 мм; Ø 200 мм; Ø 315 мм; Ø 400 мм; |
|
*Проходное отверстие: Ø 100 мм для TG 200-750 > Ø 100 |
|
*Кронштейн передвижной для суппорта прямой горелки, ход 60 мм |
|
*Кронштейн передвижной для суппорта изогнутой горелки, ход 60 мм |
|
*Расстояние 800 мм от задней до передней бабки |
|
*Расстояние 1000 мм от задней до передней бабки |
|
*Расстояние 1200 мм от задней до передней бабки (верстак без наклона) |
|
*Расстояние 2000 мм от задней до передней бабки (верстак без наклона) |
|
*Расстояние 2500 мм от задней до передней бабки (верстак без наклона) |
