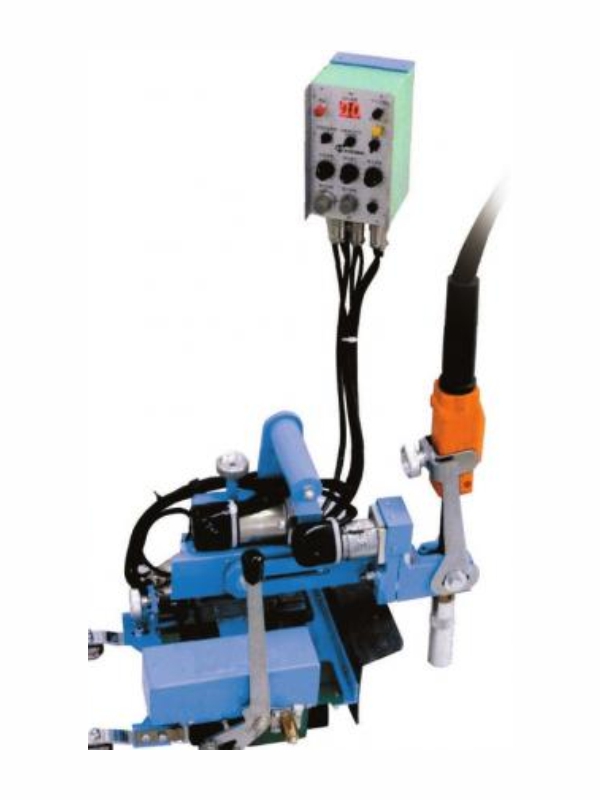

Сварочные тележки для полуавтомата NB-8SVM
сварочные тележки, сварочные коретки, тележка для сварки, сварочный трактор, сварочная самоходная тележка, тележка для сварочного аппарата, тележка для сварочного полуавтомата
Технические характеристики механизма перемещения сварочной горелки NB-8SVM Noboruder (Япония)
Механизмы перемещения горелок сварочных полуавтоматов серии "Noboruder" предназначены для автоматизации и повышения эффективности сварочного процесса, применяются при выполнении сварочных швов в различных пространственных положениях, в том числе без использования направляющей рейки.
Преимущества механизмов перемещения горелок Noboruder
- Мощность и стабильность. В самоходных тележках Noboruder имеется устройство, позволяющее осуществить автоматическую сварку угловых швов в направлении сверху вниз и снизу вверх без направляющей рейки;
- Качество. Размер катета шва легко настраивается от 8 до 15 мм с помощью регулятора колебаний, частота (скорость) которых устанавливается на панели управления. Стабильное движение самоходной тележки обеспечивает красивый, ровный угловой шов.
- Простота в обращении и автоматизация. Для начала сварки вам необходимо настроить скорость сварки и частоту колебаний при помощи регуляторов по шкале и нажать клавишу "Пуск". Контроль колебаний позволяет автоматически осуществлять многослойную сварку. Самоходная сварочная тележка настолько проста в обращении, что не требует никакой специальной подготовки и один оператор может обслуживать несколько машин одновременно для повышения эффективности производства.
- Универсальная конструкция. Рама с направляющими роликами может быть легко установлена с любой стороны самоходной тележки, что позволяет вести сварку с любой стороны.
- Компактность. Машинка весит всего 4-15 кг, что позволяет поднимать ее одной рукой.
Компактный аппарат, очень прост в использовании. Предназначен для сварки стыковых швов, в том числе в потолочном положении. Может использоваться для сварки кольцевых швов труб и обечаек.
Направление сварки
Технические характеристики
| Тип | NB-8SVM |
| Позиция сварки | Горизонтальный и вертикальный потолочный стыковой шов |
| Масса, кг | 8,2 |
| Габаритные размеры: ВхШхД, мм | 260х255х302 |
| Клиренс, мм | 6,5 |
| Кол-во ведущих колес | 4 - на неподвижной оси с корректирующим механизмом (±1°40") относительно оси |
| Ход горелки, мм | Горизонтальный: макс. 35 Вертикальный: макс. 20 |
| Угол наклона горелки по оси Х, град | 90±30 |
| Угол наклона горелки по оси Y, град | 90±30 |
| Направление | По двум осям |
| Угол колебаний, град | 45 |
| Амплитуда колебаний | X: 0~25 мм Y: 30 ° |
| Интервал времени остановки горелки в крайних положениях (лево, право, центр), с | 0~0,5 |
| Скорость колебаний | Х: 200~2300 мм/мин Y: 0~4500 град/мин |
| Скорость движения тележки, мм/мин | 35~720 |
| Размер катета при сварке, мм | |
| • Вертикальная сварка снизу вверх | 7~15 (с колебаниями) |
| • Горизонтальная сварка углового шва | 6~8 (зафиксировано) |
| Устройство закрепления | Магнитное |
| Усилие прижатия, кг | 25 |
| Электрический пульт управления | Закреплен на аппарате |
| Источник питания | АС 100~240 В |
| Сварочная горелка | Стандартная комплектация 350 А (500 А), 3 м (4; 5; 6 м) |
