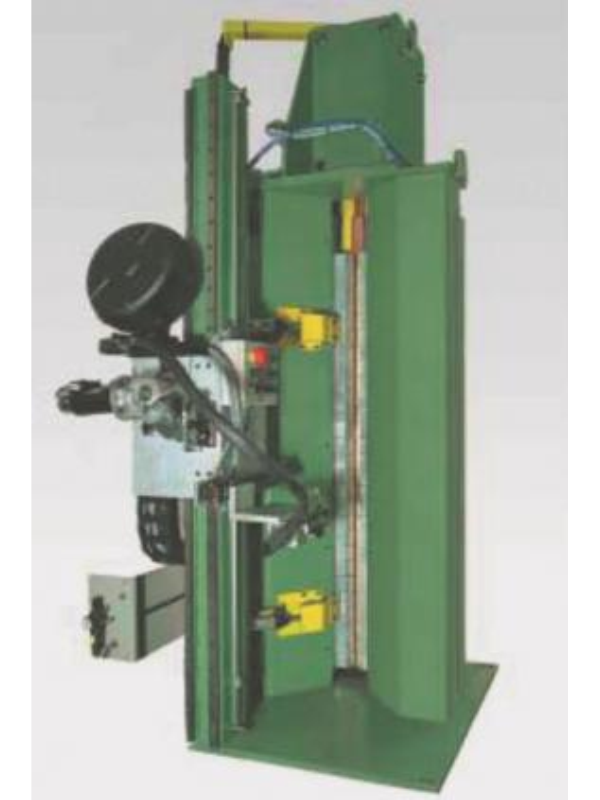

Установка для сварки продольных стыковых швов серии MERIDIANO

Технические характеристики установки  для сварки продольных стыковых швов серии MERIDIANO

Установка для вертикальных швов разработана для стыковой сварки плоских листов металла или прокатанных листов с диаметром более 500 мм. Благода­ря данной модели возможна сварка толщин от 0,8 до 3 мм без прихваток. Для толщин больше указанных размеров (3-10 мм) необходимо выполнять сварку на прихватках. Имеются установки с рабочим ходом 1550 или 2050 мм. Благодаря прочной структуре не возникает необходимость установки системы AVC.

Составляющие сварной стальной конструкции:

• Шниндель для поддержания заготовки, в зоне сварки суппорт изготовлен из специального медного сплава.
• Пневматическая система для зажима листов на шпинделе, управляется от­дельной педалью.
• Консоль для перемещения каретки, на которой располагается сварочная го­ловка, с DC двигателем и реечной передачей.
• Алюминиевая моторизированная каретка, перемещающаяся по линейным шарикоподшипниковым направляющим, которые обеспечивают высокую точ­ность позиционирования. По запросу можно установить суппорт для меха­низма подачи проволоки.
• Панель управления согласно стандартам ЕС.
• Автоматический цикл, управление с помощью логического блока управле­ния с сенсорным экраном 5''.
• Пневматический суппорт для отведения горелки после сварки.
• Поперечный суппорт (ход 80 мм) для микрометрического регулирования по­ложения горелки.
• Пневматическая система для регулирования центрального положения сты­ка листов.
• Подача через суппорты защитного газа для защиты шва с обратной стороны.
• Контур охлаждения суппортов (не включен в поставку).

Рабочий цикл:

• Позиционирование левого листа на центрирующей системе.
• Пневматический прижим левого листа за счет управления с педали.
• Позиционирование правого листа и его пневматический прижим, затем подъем центрирующей системы.

Пуск автоматического цикла:

• Каретка в нулевом положении от места начала сварки.
• Опускание пневматического суппорта и зажигание дуги.
• Задержка старта и подача холодной проволоки.
• Сварка до заданной точки.
• Гашение дуги и подача газа после сварки.
• Подъем пневматического суппорта и возвращение в положение 0.
