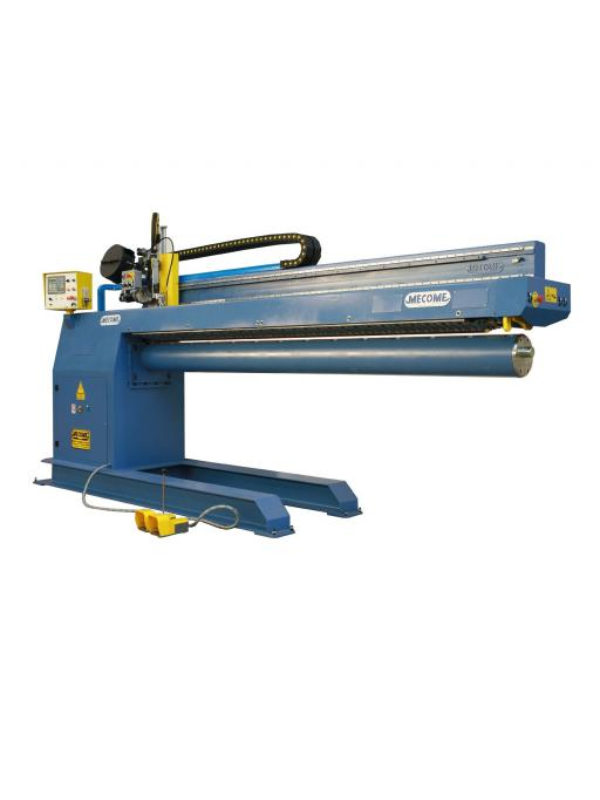

Установка для сварки продольных стыковых швов серии BRC
сварка стыковых швов, сварной шов стыковой, сварочная установка, передвижные сварочные установки, установка сварочного поста, автоматическая сварочная установка, установка сварки стыковых швов, установка сварки продольных швов
Технические характеристики установки для сварки продольных стыковых швов серии BRC
Установки BR для сварки продольных швов разработаны для выполнения стыковых швов обечаек круглого и прямоугольного сечения или листов с толщиной от 0,5 мм до 10 мм и длиной от 500 мм до 6000 мм. На данном оборудовании могут быть реализованы следующие способы сварки: MIG/MAG,WIG, плазменная и сварка под флюсом. Данные установки имеют числовое программное обеспечение с цветным сенсорным дисплеем, позволяющее управлять следующими параметрами:
- длина шва;
- скорость сварки;
- задержка движения горелки;
- заварка кратера;
- защита шва с внутренней стороны;
- защита шва с наружной стороны;
- сварка прихваток;
- выбор программы сварки;
- подача холодной проволоки (скорость, задержка подачи, обратный ход проволоки по окончанию сварки);
- контроль длины дуги по напряжению (по вертикальной оси) только для сварки TIG/PLASMA.
Машины для сварки комбинированных продольных швов BRC сочетают возможность выполнения наружных швов на изделиях малых диаметров и внутренних швов на изделиях больших диаметров. Установки поставляются с передвижным подъемником для подъема обечайки с целью выполнения шва под ней, верхняя поверхность стола может применяться для выполнения наружных швов (в случае большой протяженности) обечаек с минимальным внутренним диаметром.
Технические характеристики
|
Модель |
BRС 1500 |
BRС 2000 |
BRС 2500 |
BRС 3000 | |||
|---|---|---|---|---|---|---|---|
|
A |
Максимальная длина шва, мм |
1545 |
2060 |
2575 |
3090 |
||
|
Bmin |
Минимальный диаметр свариваемой обечайки для внутренних швов, мм |
1100 |
1100 |
1100 |
1100 |
||
|
Bmax |
Максимальный диаметр свариваемой обечайки для внутренних швов, мм |
Зависит от требований заказчика |
|||||
|
Сmin |
Минимальный диаметр свариваемой обечайки для наружных швов, мм |
130 |
160 |
180 |
250 |
||
|
Сmax |
Максимальный диаметр свариваемой обечайки для наружных швов, мм |
Зависит от требований заказчика |
|||||
|
D*E |
Общая длина * общая ширина установки, мм |
3000*800 |
3500*800 |
4000*950 |
4700*1000 |
||
|
F |
Общая высота установки, мм |
Зависит от диаметра обечайки при сварке наружных швов |
|||||
|
Масса, кг |
2100 |
2380 |
2900 |
5300 |
|||
|
Модель |
BRС 3500 |
BRС 4000 |
BRС 5000 | |||
|---|---|---|---|---|---|---|
|
A |
Максимальная длина шва, мм |
3605 |
4120 |
5150 |
||
|
Bmin |
Минимальный диаметр свариваемой обечайки для внутренних швов, мм |
1100 |
1300 |
1300 |
||
|
Bmax |
Максимальный диаметр свариваемой обечайки для внутренних швов, мм |
Зависит от требований заказчика |
||||
|
Сmin |
Минимальный диаметр свариваемой обечайки для наружных швов, мм |
300 |
350 |
460 |
||
|
Сmax |
Максимальный диаметр свариваемой обечайки для наружных швов, мм |
Зависит от требований заказчика |
||||
|
D*E |
Общая длина * общая ширина установки, мм |
5000*1000 |
5500*1000 |
6000*1000 |
||
|
F |
Общая высота установки, мм |
Зависит от диаметра обечайки при сварке наружных швов |
||||
|
Масса, кг |
5900 |
6300 |
7200 |
|||
Опции
 |
Блок охлаждения |
 |
Блок подачи «холодной» проволоки |
 |
Блок колебаний горелки |
 |
Система слежения по напряжению дуги (AVC) |
 |
Устройство подачи защитного газа снизу |
 |
Немагнитный суппорт |
 |
Устройство для подачи защитного газа сверху (защиты остывающего шва) |
 |
Суппорт изменяемой высоты для введения гнутых листов |
 |
Проставочная плита для BR и BRC |
 |
Устройство для сварки конических изделий |
 |
Суппорт для поддержки обечайки с боковой стороны для BRC и BRI |
 |
Пневматический убираемый медный суппорт |
 |
Система автоматической регулировки кромок |
