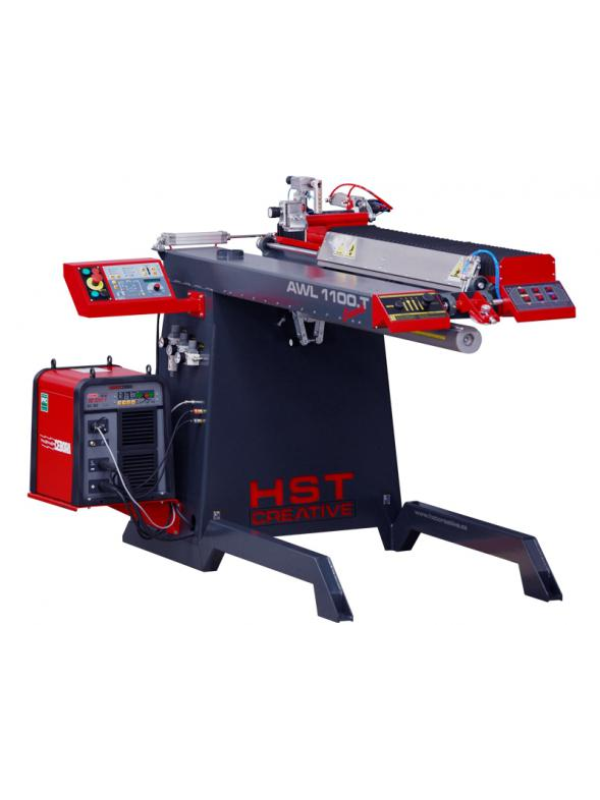

Установка для сварки продольных стыковых швов серии AWL

Технические характеристики установки для сварки с подъемной консолью серии BRE

Установки серии AWL – это современные автоматические машины, разработанные для сварки продольных швов тонколистовых материалов. Конструкция установки является высокотехнологичной и обладает точными допусками, что обеспечивает  бесподобное качество изделия и точность. Заготовка устанавливается на оправку и фиксируется пневматическими прижимами с помощью рычагов, оправка имеет медные сегменты, расположенные поперек, для отвода теплоты, возникающей во время сварки. Сегменты оснащены пазами, позволяющими оператору устанавливать заготовку в оптимальное положение в зависимости от толщины и типа материала. Все функции перемещения имеют пневматическое управление. Шаговый двигатель обеспечивает плавное управляемое перемещение суппорта сварочной горелки в диапазоне сварочных скоростей от 100 до 3,000 мм/мин. Маршевая скорость 5,000 мм/мин значительно снижает время возврата горелки в положение сварки.

Технические характеристики

Система управления LCS 4

 LCS 4 – цифровая система управления, разработанная специально для установок для сварки продольных швов. Данная система обеспечивает особенности, возникающие во время сварки продольных швов, и содержит ряд высокотехнологичных функций.

Рабочий режим

• Полностью автоматический режим.
• Ручной режим сварки подходит для штучного производства.
• Тестовый режим – режим без сварки, оснащен параметрами,  устанавливаемыми для сварки и полного рабочего цикла.

Режим сварки

• Непрерывная сварка.
• Прерывистая сварка.
• Точечная сварка.
• Точечная сварка с перекрытием.
• Сварка со смещенным началом.
• Сварки от центра к краям.
• Сварка на прихватках

Рабочие функции

• Настройка  подачи защитного газа.
• Настройка  начального положения сварки.
• Настройка задержки перемещения горелки с целью нагрева материала.
• Задание длины шва.
• Настройка выключения источника питания в определенном положении.
• Режим прерывистой сварки позволяет делать определенное количество точек на определенной длине.
• Программирование источника питания (опция).

Программирование

• LSC 4 – система, которая дает возможность пользователю сохранять комплексные настройки для отдельных изделий в модулях памяти.
• Синхронизация с источником питания.
• 30 модулей памяти.

Функции поддержки

• Подтверждение сварочной дуги. Система LSC 4 ожидает сигнал от источника питания, при получении сигнала программа начинает использовать заданный рабочий цикл. Это основная функция для сварки тонколистовых материалов, особенно алюминия. Данная функция также дает возможность избежать ненадежного поджига.
• Система управления. Высокий технический уровень данной установки обеспечен системой управления, которая проверяет правильность настроек, также блокирует установку в случае функциональной ошибки или ошибки пользователя. Все ошибки отображаются на дисплее, и загораются светодиоды.
• Функция AR. Уникальная функция AR , позволяющая сваривать листы металла с кривой линией реза. Данная функция очень  значима на практике, потому что дает возможность сваривать  листы с неточной обработкой кромок с производительностью, которая не может быть достигнута такими же установками без данной функции.
• Сварочная функция Mid-product. Позволяет сваривать от середины вправо, затем горелка возвращается в начальную точку в середине изделия, и продолжает сварку влево. Данная функция подходит для сварки  толстолистовых металлов.
