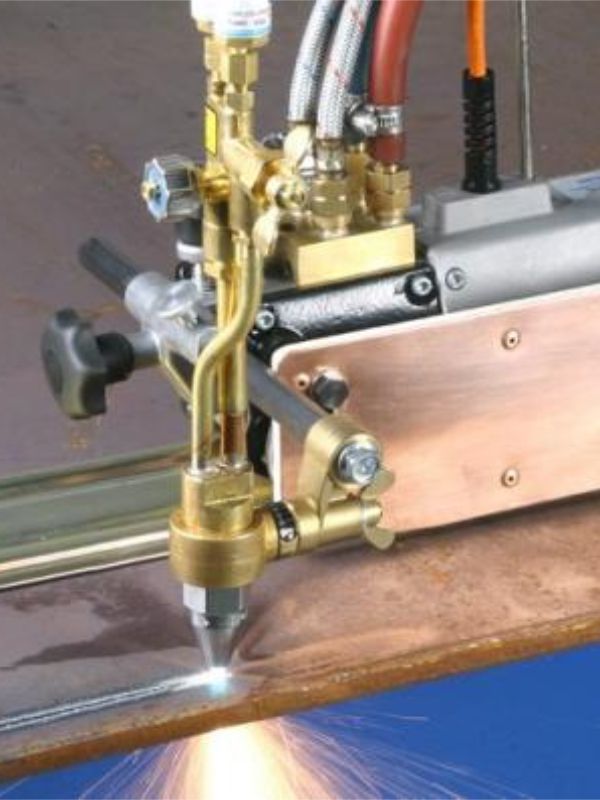

Портативная машина для резки металла Messer Quicky-E (Квик Е)
Скорость резки от 100 до 1000 мм/мин
машинка для резки металла, купить портативную машинку для резки металла, портативная машина резки металла
Технические характеристики машины для термической резки Messer Quicky-E (Квик Е)
- Небольшая газорезательная машина имеет универсальное применение, легко обслуживается, надежна, всегда дает чистый рез без грата;
- Подача вперед и назад: может двигаться в обоих направлениях;
- Электронная регулировка скорости при помощи тиристоров;
- Свободный ход для легкого перемещения машины по детали;
- Фигурные резы осуществляются по разметке вручную;
- Два варианта направляющих при автоматической резке по прямой линии: по направляющим рейкам или по угловым профилям при помощи боковых направляющих роликов;
- Устройство для круговых резов с диаметром от 60 до 1500 мм входит в базовую комплектацию машины. Циркульное устройство может быть поставлено с обеих сторон Quicky-E так, что при больших диаметрах машина идет с внутренней стороны реза, а при маленьких - с наружной.
Х-, Y-образные резы и резка полос при помощи дополнительного устройства. Для Х-, Y-образных резов и резки узких полос с левой стороны машины устанавливается второй резак. Противовес с другой стороны.
К-образные резы выполняют за два рабочих прохода. При первом проходе одна горелка делает вертикальный рез, при втором - обе горелки устройства для X- и Y-образных резов режут под углом, при этом дополнительный ролик для К-образных резов ведет по поверхности первого реза.
Заостряющие резы получают при помощи специального устройства. Перед сваркой листов различной толщины может возникнуть необходимость в месте стыка на более толстом листе произвести заостряющий рез для выравнивания толщин. Листы динамически нагруженных деталей должны иметь одинаковую толщину в месте сварки, чтобы обеспечить благоприятное распределение механических напряжений. Для этого делают заостряющие резы. Для таких резов Quicky-E снабжается специальным суппортом, делающим возможным перемещение по вертикали и наклон горелки Устройство для прямолинейных резов по профильным направляющим.
|
Толщина разрезаемого металла |
от 3 до 100 мм |
|
Скорость резки |
от 100 до 1000 мм/мин |
|
Диаметр кольцевых резов |
60-1500 мм |
|
Ширина реза |
900 мм |
|
Ток |
однофазный переменный |
|
Напряжение питающей сети |
220 В |
|
Частота питающей сети |
50 Гц |
|
Максимальная потребляемая мощность |
40 Вт |
|
Масса |
12 кг |
Варианты комплектации портативной машины для термической резки металла
|
Базовая комплектация |
Артикул |
|
Quicky-E переносная машина для газовой резки |
721.21116 |
|
Держатель резака, круглая головка, в сборе |
721.21063 |
|
Quicky PMY PL-RC резак в сборе с огнепреградителями на пропан и кислород |
545.93330 |
|
Блок подсоединения шлангов к Quicky-E |
721.21037 |
|
PL-RC 3...10 сопло режущее для толщин 3-10 мм |
666.17226 |
|
PL-RC 10...25 сопло режущее для толщин 10-25 мм |
666.17227 |
|
PL-RC 25.40 сопло режущее для толщин 25-40 мм |
666.17228 |
|
PL-RC 40.60 сопло режущее для толщин 40-60 мм |
666.17229 |
|
PL-RC 60.100 сопло режущее для толщин 60-100 мм |
666.17230 |
|
PL-RC 100.200 сопло режущее для толщин 100-200 мм |
666.17231 |
|
PL-RC 200.300 сопло режущее для толщин 200-300 мм |
666.17232 |
|
PL-RC 2.100 сопло подогревающее для толщин 2-100 мм |
666.17235 |
|
Циркульное устройство для круговых резов диаметром 60-1500 мм |
721.21042 |
|
Теплозащитный экран плакированный, из безасбестового каменного волокна |
721.20513 |
|
Набор для чистки сопел |
052.29201 |
|
Комбинированный ключ для резака |
86.58074 |
|
Противовес кSecator |
721.20601 |
|
Рейка направляющая для автоматических прямолинейных резов, длина 1 м |
2.1.131 |
|
Соединительный шланг на режущий кислород G 3/8 |
676.57141 |
|
Соединительный шланг на горючий газ G 3/8 LH |
676.57142 |
|
Накидная гайка G 1/4 |
031.3001 |
|
Накидная гайка G 3/8 LH |
031.3005 |
|
Ниппель G1/4 |
031.1006 |
|
Ниппель G 3/8LH |
031.2006 |
|
Инструкция на русском языке |
|
Дополнительная комплектация аппарата для термической резки
|
Дополнительная комплектация |
Артикул |
|
Комплект сопел PL-RC (режущих и подогревающих) |
722.00411 |
|
Огнепреградитель на пропан |
716.11129 |
|
Огнепреградитель на кислород |
716.11130 |
|
Ролики боковые (комплект из 2 шт.) направляющие для автоматических прямолинейных резов на угловых или тавровых профилях |
721.20615 |
|
Устройство для X-, Y-образных резов и резки полос шириной 40-530 мм |
721.21148 |
|
Ролик отслеживающий для ведения К-образных резов |
721.21155 |
|
Устройство для заостряющих резов |
721.21151 |
|
Устройство для прямолинейных резов по профильным направляющим (например, по двутавровой балке) с суппортом |
721.20918 |
|
Пластина для входа и выхода реза |
721.21099 |
