Вращатели сварочные Mecome Серия TRFO и грузоподъемностью от 1000 до 15000 кг
вращатель сварочный, роликовые сварочные вращатели, вращатели сварочные универсальные, сварочные вращатели цена, сварочный манипулятор вращатель
Технические характеристики вращателя сварочного с вертикальной осью вращения Серия TRFO
 |
 |
 |

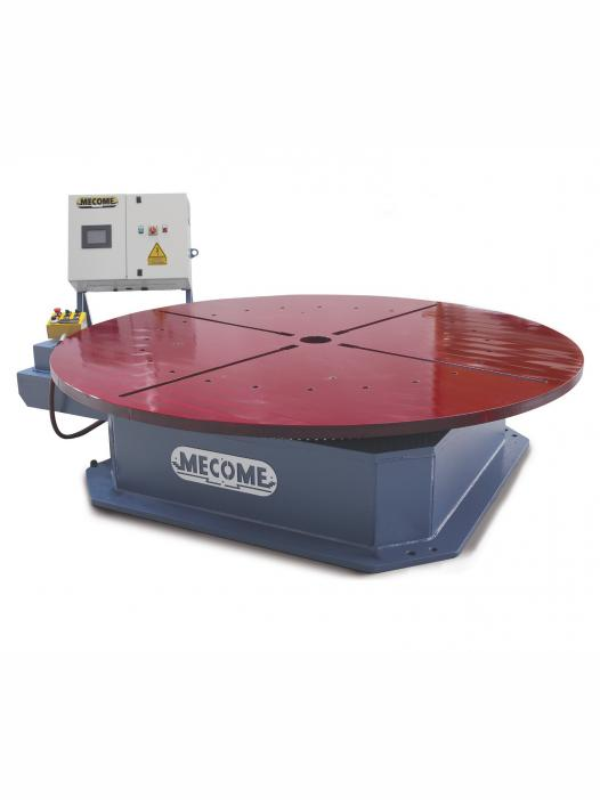

Стационарные вращатели с вертикальной осью вращаения серии TRFO идеально подходят для вертикального позиционирования резервуаров больших диаметров. Грузоподъемность вращателей данной серии состовляет от 1000 до 15000 кг. Вращение планшайбы осуществляется с помощью двигателя, оснащенного тахогенератором, который сохраняет скорость вращения постоянной. Для подключения обратного сварочного кабеля применяется скользящий контакт (медь-бронза) нагрузкой 500 А. Для расширения диапазона диаметров изделий, перемещаемых на данных вращателях, применяют специальные перекладины.
|
Модель |
Грузоподъемность, кг |
|---|---|
|
TRFO 1000 |
1000 |
|
TRFO 3000 |
3000 |
|
TRFO 5000 |
5000 |
|
TRFO 8000 |
8000 |
|
TRFO 10000 |
10000 |
|
TRFO 15000 |
15000 |
Технические характеристики сварочного вращателя
|
Модель |
TRFO 1000 |
TRFO 3000 |
TRFO 5000 | |
|---|---|---|---|---|
|
Мt |
Крутящий момент, кг*м |
50 |
120 |
210 |
|
D |
Диаметр планшайбы, мм |
800 |
1000 |
1200 |
|
n |
Количество перекладин |
4 |
4 |
6 |
|
E |
Толщина планшайбы, мм |
20 |
20 |
25 |
|
Н |
Высота плоскости планшайбы, мм |
500 |
500 |
500 |
|
Vr min |
Скорость вращения (минимальная), об/мин |
0,040 |
0,027 |
0,020 |
|
Vr min |
Скорость вращения (максимальная), об/мин |
1,20 |
0,80 |
0,60 |
|
Dmax |
Максимальный диаметр изделия при скорости до 25 см/мин |
2000 |
3000 |
4000 |
|
Dmin |
Минимальный диаметр изделия |
270 |
400 |
540 |
|
Модель |
TRFO 8000 |
TRFO 10000 |
TRFO 15000 | |
|---|---|---|---|---|
|
Мt |
Крутящий момент, кг*м |
420 |
500 |
1000 |
|
D |
Диаметр планшайбы, мм |
1200 |
1500 |
1700 |
|
n |
Количество перекладин |
6 |
8 |
8 |
|
E |
Толщина планшайбы, мм |
25 |
30 |
30 |
|
Н |
Высота плоскости планшайбы, мм |
500 |
500 |
500 |
|
Vr min |
Скорость вращения (минимальная), об/мин |
0,016 |
0,013 |
0,010 |
|
Vr min |
Скорость вращения (максимальная), об/мин |
0,48 |
0,39 |
0,30 |
|
Dmax |
Максимальный диаметр изделия при скорости до 25 см/мин |
5000 |
6000 |
8000 |
|
Dmin |
Минимальный диаметр изделия |
670 |
800 |
1080 |
