Дизельная электростанция с генератором ДЭУ-50.ХР-М (Россия)

Номинальная мощность, кВт/кВА

50/62,5

Номинальная частота вращения, об/мин

1500

Род тока

переменный, трехфазный 400 В, 50 Гц

Ток номинальный (при cos φ=0,8), А

90

Расход топлива на номинальной мощности, л/ч, не более

14,5

Модель дизеля

ММЗ Д-246.4

-число и схема расположения цилиндров

4, рядное вертикальное

-диаметр цилиндра / ход поршня, мм

110 /125

-рабочий объем всех цилиндров, л

4,75

-тип регулятора

механический

Модель генератора

ГС50-400

Заправочные емкости, л:

-система охлаждения

-система смазки

-встроенный топливный бак

25

13

275

Примечания:

1 Номинальная мощность дизель генератора обеспечивается при номинальном коэффициенте мощности cos φ=0,8 и следующих атмосферных условиях: температуре окружающего воздуха 40 ^оС, атмосферном давлении 89,9 кПа (высота над уровнем моря до 1000 м) и относительной влажности воздуха 70 % при 25 ^оС.

2 Допускается перегрузка по мощности на 10 % сверх номинальной (по току при номинальном коэффициенте мощности) в течение 1 ч.

3 Данные по расходу топлива указаны при использовании дизельного топлива с удельной массой 0,85.

Бескапотное (открытое) исполнение

1050

1770 х 940 х 1540

Капотное исполнение

1400

2320 х 940 х 1700

Контейнерное исполнение:

-в цельносварном блок-контейнере

4200

3150 х 2400 х 2580

-в блок-контейнере из «сэндвич» панелей

3000

3050 х 2300 х 2580

В мини-контейнере

2000

2700 х 1380 х 2000

Примечания:

1 Указана масса ДЭУ без топлива, масла и охлаждающей жидкости.

2 Габаритные размеры ДЭУ контейнерного исполнения указаны по корпусу блок-контейнера.

Комплектация

Степень

автоматизации

1

2

3

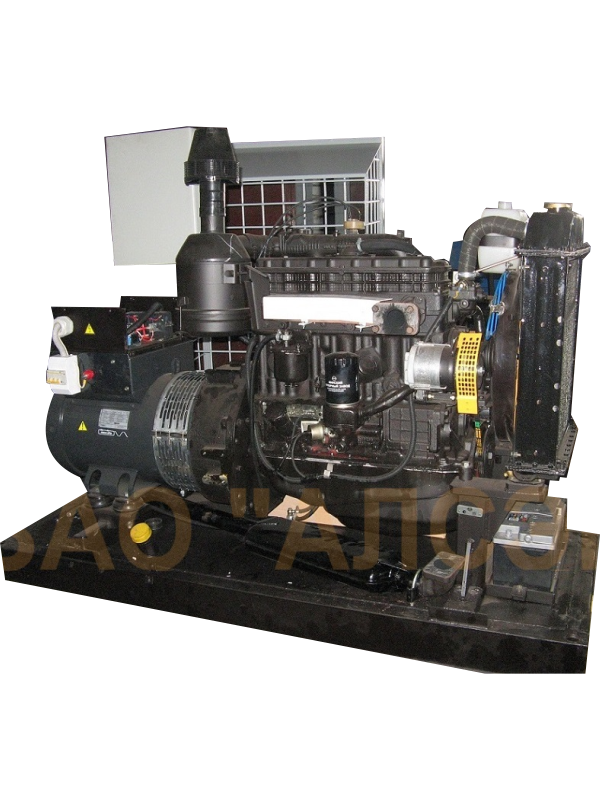

Бескапотное (открытое) исполнение

Дизель-генератор со встроенным в раму расходным топливным баком, оборудованный радиаторным блоком охлаждения, электростартерной системой пуска, воздухоочистителем

+

+

по
спец
заказу

Комплектное устройство (КУ)

(шкаф управления или пульт управления и силовой шкаф)

+

+

Устройство (блок) заряда батарей от сети 220 В (в составе КУ)

+

Электрический подогреватель охлаждающей жидкости

+

Электрический насос предпусковой прокачки топлива

+

Комплект эксплуатационной документации

+

+

Капотное исполнение

Дизель-генератор соответствующей комплектации

+

Металлический капот

+

Трасса газовыхлопа с глушителем и сильфонным компенсатором

+

Светильники внутреннего освещения (24 В)

+

Контейнерное исполнение, в т.ч. в мини-контейнере

Дизель-генератор соответствующей комплектации

+

+

Утепленный контейнер, оборудованный:

+

+

- вентиляционными клапанами с ручным приводом

+

- вентиляционными клапанами (люки, жалюзи) с электрическим сервоприводом

+

- системой управления вентиляционными клапанами по запуску/останову дизель-генератора и в зависимости от температуры воздуха в помещении блок-контейнера

+

- системой рабочего и аварийного освещения, розетками собственных нужд

+

+

- шкафом собственных нужд (ШСН)

+

+

- трассой газовыхлопа с глушителем и сильфонным компенсатором

+

+

Передвижные электростанции

ДГУ капотного или контейнерного исполнения соответствующей комплектации

Прибор контроля изоляции (в составе КУ)

Прицеп (шасси) соответствующей модели

Комплект деталей для соединения ДГУ и шасси

Дополнительные опции

УВР

Устройство вводно-распределительные (функция АВР) на 2 ввода

ЭР 1/2

Электронный регулятор частоты вращения

РТН

Ручной топливный насос

ПЖД 1/2

Система предпускового подогрева охлаждающей жидкости

АКБ 1/2

Аккумуляторные батареи (сухозаряженные)

ТГ 1/2/3/4

Комплект деталей газовыхлопа

ЗР 1/2/3/4

Заправка расходными жидкостями (ОЖ, масло)

ПДУ

Пульт дистанционного управления

ЗИП-0

ЗИП на 500 моточасов

ЗИП-1000

ЗИП на 1000 моточасов

ЗИП-2000

ЗИП на 2000 моточасов

ЗИП-3000

ЗИП на 3000 моточасов

ЗИП-4000

ЗИП на 4000 моточасов

ЗИП-5000

ЗИП на 5000 моточасов
